電氣安全與電能云管理系統

1、 項目背景：

　　目前，智能建筑作為國家智慧城市建設規劃的重要組成部分，已越來越受到各方關注。特別是面對建筑尤其公共建筑嚴峻的安全形勢及能耗狀況，自然成為建筑智能化的優先方向。

　　通過對大量生產安全事故的調查分析發現，生產安全事故的95%因設備故障引起，其中電氣設備故障占89%，絕大多數生產安全事故的原因歸結為設備管理問題。據《中國火災統計年鑒》，我國因電氣故障引發的火災在所有火災事故中所占比率高達30%，其中在重特大火災中甚至占到52%以上，并且逐年攀升。電氣火災已成為各類火災事故中的頭號殺手! 這在建筑領域表現得尤為突出，主要源于：(1) 隨著建筑用電負荷的持續增長，線路長期過載運行、絕緣老化、接點松動等導致的短路、漏電、過溫類故障在所難免，突然斷電、電氣爆炸、電氣火災等電氣安全事故必然日益增多;(2)電氣設備運行管理普遍缺乏有效的技術手段，依然以傳統的人工巡檢為主，漏檢多，效果差。比如，實際運行中的低壓抽屜柜、高壓開關柜根本無法打開檢查，樓層配電箱(柜)有些由于安裝位置的限制無法方便檢查，電纜溝、電纜橋架由于有蓋板和封堵設施的存在也很難檢查，存在很多監測盲區，這往往是設備過載或接頭松動導致溫度異常、絕緣老化破損導致漏電等故障高發區。

　　同時，建筑作為能耗大戶，能源監管容易出現漏洞，節能工作缺乏系統性指導和數據依據。例如：有表計量的單位大多未實現能源管理系統，為實現內部考核依賴手工抄表，各科室、樓層用電量統計誤差大，造成管理困難。解決建筑的能耗管理問題、分析其能耗特性、挖掘建筑的節能潛力已迫在眉睫。

　　基于上述背景，在物聯網及大數據時代，力安科技依托與中科院云計算中心共同研發的安易云，及時推出全新的GDS2000電氣安全與電能云管理系統(簡稱GDS2000系統)，綜合實現供配電設備安全狀態監控、電能管理及云端應用服務功能的一體化，為建筑用戶提供“互聯網+電氣設備能源”整體解決方案。

2、研發依據：

　　GB50116-2013《火災自動報警系統設計規范》

　　GB14287-2014《電氣火災監控系統》

　　JGJ 16-2008 《民用建筑電氣設計規范》

　　GB50045-2005 《高層民用建筑設計防火規范》

　　GB50016-2006 《建筑設計防火規范》

　　DGJ08-2068-2012 《公共建筑用能監測系統工程技術規范》

　　JGJ/T 285-2014 《公共建筑能耗遠程監測系統技術規程》

   3、適用范圍：

　　本系統可廣泛應用于醫院、學校、養老院、機場、車站、地鐵、酒店、商場、辦公大樓、體育館、會展中心、博物館、綜合樓等公共建筑供配電設備的智能化改造或升級，實現電氣安全監控與電能管理的智慧化。

   4、系統概述：

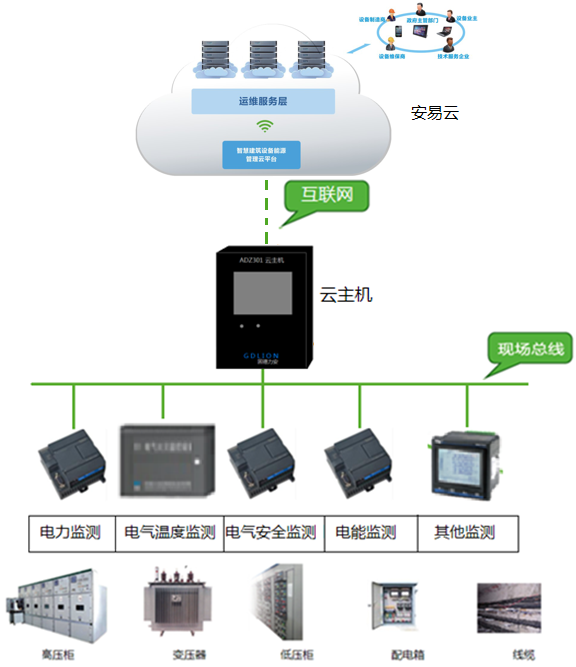

　　GDS2000系統是以高低壓配電柜、配電箱、變壓器、線纜等設備與能源為監管對象，兼顧集成其他公共智能設備，通過布置電力探測器、測溫探測器、電氣安全探測器等智能監測終端或借用原有智能終端，應用云主機將采集監測數據上傳至安易云，為用戶提供用電安全、節能分析、設備運維等服務，實現供配電設備全生命周期管理。

 5、總體效果：

1）通過電氣設備運行狀態與安全健康狀況的一體化實時監控，以及變化趨勢的在線診斷預測，及時發現故障隱患，真正實現電氣設備的安全可控運行;

2）通過能耗數據的實時監測及分類分項統計分析，及時發現能耗漏洞，為減少能源浪費提供科學依據，

3）基于云平臺，借助PC、手機等智能終端，為用戶隨時隨地對供配電系統的遠程監控、能效分析、設備管理、輔助決策等業務提供云端大數據服務，大大提升供配電設備管理效率。

6、系統功能：

　　1)、一體化安全監控

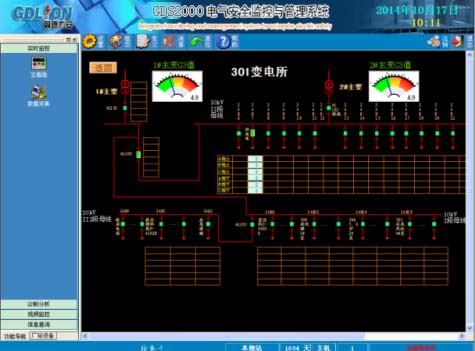

　　a) 實現電氣設備運行參數及安全狀態的一體化實時監測，以圖形界面方式顯示參量變化，隨時掌握設備安全狀況;

　　b) 實現電氣設備故障報警，通過故障診斷判定狀態異常，及時發現故障隱患，以圖形/短信方式及時可視化報警，并提供合理的維護建議，避免電氣安全事故;

　　c) 實現電氣設備狀態的分析評價，通過大數據處理分析做出趨勢預測及故障預估，預知設備狀態變化趨勢及設備安全薄弱環節，預警可能產生的故障，并提供合理化的維護建議，防患于未然。

　　2)、能耗監測分析

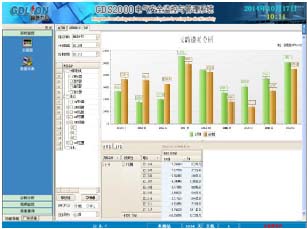

　　a) 實時監測醫院分類分項能耗，并進行當月、當年能耗的同比/環比展示。

　　全面監視各個獨立科室或單體建筑內每個環節的能源消耗，評估各區域能耗水平和趨勢預測。如：實時監測洗衣房能耗是否符合標準等。

　　b) 實時進行能效分析，基于用能趨勢，快速定位用能負荷高峰，并逐級定位高峰能耗的組成，為移峰填谷找到依據。通過設置每日用能的計劃值，實現用能的定額管理，并與實際用能進行對比，對可能出現的用能突增進行預警;

　　3)、設備動態管理

　　a) 建立設備臺賬信息，實現設備的全生命周期管理，可方便查詢設備安裝時間、運行時間、故障次數、上次維保時間、維保周期、維保次數、維保記錄、檢修記錄、使用壽命等設備信息;

　　b) 與設備安全監控動態關聯，實現設備臺帳中狀態信息的實時更新，如設備狀態、狀態評價、故障次數、動作次數、運行時間等，便于用戶實現設備的動態管理;

　　c) 實時進行設備質量評估，及時通知管理人員待維護或更換老化、易產生故障的設備等建議信息，減少安全事故概率，提高設備管理科學化水平。

　　4)、云端應用服務

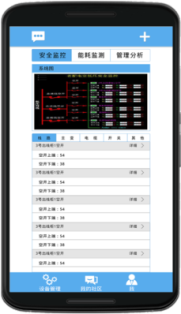

　　本系統在實現供配電系統智能化及信息化的基礎上，依托云端平臺，借助PC、手機等智能終端，隨時隨地獲取對供配電系統的狀態監控、趨勢預測、故障診斷、設備管理及能效分析等數據服務，有效保障供配電設備運行的“安全、可控、高效”!
