電氣火災監控系統的應用

　　近年來，電氣火災發生率居高不下，行業各方都采取了很多措施，其中之一就是安裝電氣火災監控系統。隨著電氣火災監控系統的廣泛使用，不同區域的市場上對該系統的各類反應都顯露了出來，一時間各種論調、各種觀點紛紛而出，眾說紛紜。有人說電氣火災監控系統不適合中國國情;有人說該系統不能用;還有人說做該系統干脆就是個錯誤。當然也有相當多的人說，該系統在認真設計、認真安裝之后，應用效果非常好。

　　1我國電氣火災監控系統應用現狀

　　近十年來，我國很多具有一定規模的建筑中都設置了電氣火災監控系統，但該系統的使用情況卻不容樂觀。大多數項目中只使用了剩余電流式電氣火災監控探測器，而系統中的測溫式電氣火災監控探測器、故障電弧探測器等使用量卻很少。而即便是剩余電流式電氣火災監控探測器，各地區的使用也差異很大，系統的應用情況確實不太樂觀。

　　2國內外電氣火災防控基本情況

　　在我國統計的所有電氣火災中，由供配電線路故障引發的火災占總電氣火災的65 % 左右，由用電器故障引發的火災占總電氣火災的35 % 左右。因此，在供配電線路中設置電氣火災監控系統，是有針對性地解決由于供配電線路故障引發電氣火災的手段之一。

　　日本和韓國幾十年前就已經開始使用電氣火災監控系統，系統模式與我國現行的系統模式基本一樣。歐美等地沒有專門的電氣火災監控系統，他們的電氣火災防控是由供配電系統的材料、工藝、施工、維護、提升保護電器的性能，加上局部防火保護，再加上提升用電器防火性能等一系列手段實現的。即根據建筑規模、用途不同，選擇相應的耐火、阻燃電線電纜;根據用電量，選擇合適的斷路器;電熱水器、空調等使用具有剩余電流、測溫、故障電弧等防火功能的插頭或插座，用電設備外殼材料必須阻燃等等，一系列手段實現的。

　　3正確認識與使用電氣火災監控系統

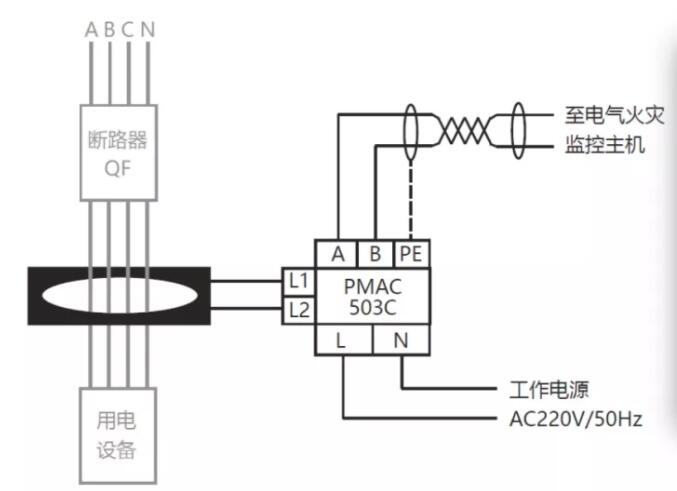

　　3. 1電氣火災監控系統構成(如圖1所示)

　　3. 2 剩余電流式電氣火災監控探測器的用途與設置

　　剩余電流式電氣火災監控探測器主要用于監控配電線路的正常工作狀態，及時發現線路中出現的故障和火災隱患。配電線路及其線路中的用電設備，由于老化、破損、進水、不規范施工導致的絕緣下降等等問題出現時，都會引起整個線路中剩余電流的增大，在探測器報警后，及時排查故障，自然可以減少電氣火災發生幾率。

　　根據該類探測器的使用目的，可以確定其設置原則和安裝位置，根據被保護線路的自然泄漏電流情況確定其保護范圍，應盡量發揮其作用，使其保護的范圍盡量大，減少探測器的使用數量。即，如果一級配電處符合設置要求，就沒必要設置到二級配電處。

　　線路中純阻性漏電流可以認為是由于絕緣降低產生的泄漏電流。可以利用阻性電流分離技術從剩余電流中準確分離出代表絕緣性能的“阻性分量漏電電流”Io r，濾除線路及設備引起的“容性分量泄漏電流”Io c，探測器檢測配電線路的純阻性漏電電流并實施漏電報警，使檢測精度、報警可靠性得到大幅提高，從而成為另一種“在線絕緣監測式電氣火災監控探測器”，實現配電線路實時、在線絕緣電阻探測的目的。

　　3. 3 測溫式電氣火災監控探測器的用途與設置

　　測溫式電氣火災監控探測器主要用于監控配電系統中接頭部位或整個線路由于過載、接觸不良、接觸電阻增大等原因引起的過熱，進而引燃周圍可燃物引發火災。測溫式探測器根據其傳感器特性，分為接觸式和非接觸式?？梢愿鶕?jù)保護對象選擇適宜的探測方式。

　　從完整的線路來看，整個線路中接頭部位最容易產生過熱現象，而往往配電線路中接頭部位相對集中在配電柜(盤)中，這樣就給測溫式電氣火災監控探測器提供了很好的集中布置條件，所以，測溫式電氣火災監控探測器在配電系統中一般應設置在配電柜中。當然，在其他接頭部分也可以使用測溫式電氣火災監控探測器。

　　3. 4 電氣火災監控探測器的用途和設置

　　所有由于電氣故障引發的火災，在明火前，都有溫度升高的過程。而伴隨著溫度升高，配電系統或電器元件等所含的有機物就會陸續被熱解出來，因此，使用測量熱解粒子式電氣火災監控探測器可以在電氣故障發生而引起溫度升高，但還沒引發明火前，有效探測報警，提醒人們及時處理，避免火災發生。

　　測量熱解粒子式電氣火災監控探測器的基本工作原理決定了其適用于所有電氣火災危險的場所。既可以將其設置在各類電氣柜、通信柜等用電設備內，也可以將其設置在電纜廊道內。

　　雖然現在還有些產品不夠完善，但在供配電系統自身安全性和用電設備自身安全性沒有達到不引發火災的要求之前，其對供配電系統的正常運行起到了很好的保障作用，隨著產品性能的不斷完善，該系統在電氣火災防控領域，尤其在既有建筑的電氣火災防控領域，必將越來越顯示出其獨有的優越性。

作者：丁宏軍，公安部沈陽消防研究所，研究員，國家消防電子產品質量監督檢驗中心副主任
