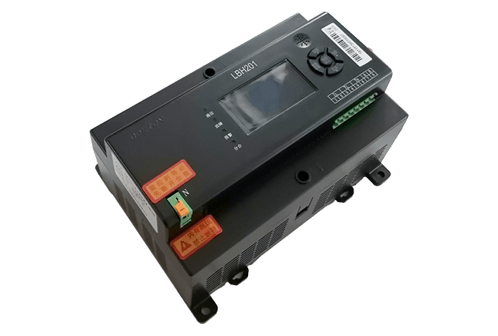

LBH201滅弧式電氣防火短路保護器
滅弧式電氣防火保護裝置LBH201_滅弧式電氣防火短路保護器
一、產品概述
LBH201系列電氣防火限流式保護器(以下簡稱保護器)主要應用于低壓配電系統中(0.4KV以下),使用時應串接在電氣分路開關與用電器負載之間的電氣線路中,保護器不但能實時檢測電氣線路中的電流、電壓、溫度、漏電、功率等參數,還能實時檢測電氣線路中的電流故障并實現限流保護,執行限流保護時能發出聲光報警指示。保護器內置遠程計算機數據接口,遠程計算機數據接口符合RS-485標準MODBUS協議,可將保護器與計算機聯網,能夠?qū)崿F(xiàn)計算機實時監控、數據查詢與追溯功能(10A型可選配內置GPRS模塊,可將實時數據上傳至云監控平臺,實現電氣安全的云監控)。
本系列保護器可有效克服傳統斷路器、空氣開關及傳統監控設備切斷速度慢,使用壽命短的缺陷。當被保護線路發生短路故障時,能以微秒級速度實行限流保護;當被保護線路發生過載電流故障時,能夠?qū)嵭醒訒r限流保護;當環境溫度或保護器內部工作溫度超限時,能執行超溫限流保護。該保護器能有效保護被保護電路,減少電氣火災的發生,極大的提高電氣火災的安全性。
二、產品參數
產品種類 | 單相保護器 | 單相保護器 | 單相保護器 |
10A | 20A | 32A | |
產品型號 | LBH201-10A | LBH201-20A | LBH201-32A |
額定保護電流IL | 10A | 20A | 32A |
短路保護整定電流IS | 80A(典型值) | 120A(典型值) | 150A(典型值) |
工作電壓 | AC 220V ±20% 50Hz | ||
工作環境 | -10 ~ +40℃ 相對濕度 ≤90% | ||
額定電流下壓降 | ≤0.5V | ≤0.6V | |
額定電流下溫升 | ≤ 35℃ | ||
短路保護限流動作時間 | ≤ 150us (阻性負載) | ||
過負荷保護動作時間 | 3 ~ 60s (在IL ~ IS范圍內延遲限流保護) | ||
機內超溫報警限流值 | ≧ 75℃ | ||
報警方式 | 聲光報警 | ||
通訊方式 | RS-485(10A型保護器可選配GPRS) | ||
時間-電流特性 | 電流 | 時間 | |
小于過負荷保護整定電流報警值 | 不動作 | ||
負荷保護整定電流報警值 | 3s ≤ t ≤ 60s | ||
大于過負荷保護整定電流報警值 | T ≤ 150uS |
注意:配置時,保證線路額定電流小于保護器額定保護電流IL;保證線路最 大啟動電流不超過保護器短路電流整定值IS,建議均保持20%余量。
三、產品主要功能
(1)保護器提供1路剩余電流、2路溫度及單相電壓、電流、功率、電度等參數監測:
剩余電流監測范圍:20—1100mA,精度±5%;
溫度監測范圍:0-140oC,監測精度±1oC;
電參數監測精度:電壓及電流0.2級,其他0.5級;
計量電度滿999999.99度后,從0開始;
(2)短路限流保護:當被監測的用電回路發生短路故障時,短路電流超過保護器短路電流整定值IS時,保護器以微秒級速度實現短路限流保護,保護器發出聲光報警信號;不同規格的保護器其短路保護電流整定值IS典型值見2.2章產品參數。
(3)過負荷限流保護:當被監測的用電回路發生過負荷故障時,過負荷電流值超過保護器過負荷電流整定值(額定值的1.1倍),并且過載持續時間超過60秒到3秒反比于電流大小的時長,保護器執行延時限流保護:過載電流小,則保護器執行限流保護的延時時間長;過載電流大,則保護器執行限流保護的延時時間短;從而避免諸如電機啟動等短時間大電流引起的誤動作。一旦執行限流保護,保護器發出聲光報警信號。
超溫限流保護:當保護器工作的環境溫度或其內部溫度超過設定溫度值時(75℃),保護器執行超溫限流保護,保護器發出聲光報警信號。

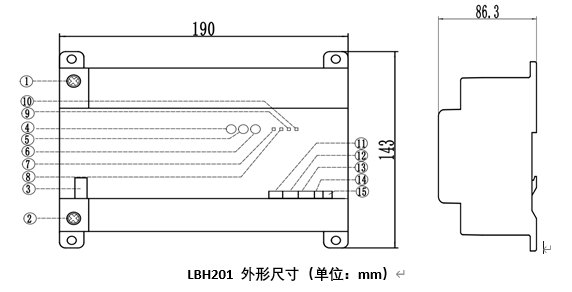

四、產品尺寸
產品結構說明:
標號 | 功能 | 說明 |
1 | 相線L(入) | 經主回路開關輸入線 |
2 | 相線L(出) | 輸出至被保護的用電器負載 |
3 | 零線 | 本機工作的零線輸入 |
4 | 復位鍵 | 故障排除后的復位 |
5 | 自檢鍵 | 檢測保護器工作正常 |
6 | 消音鍵 | 消除保護器報警后的聲音報警 |
7 | 運行燈(綠) | 指示保護器正常工作 |
8 | 報警燈(紅) | 指示保護器處于報警狀態 |
9 | 通信燈(綠) | 指示保護器處于通信狀態 |
10 | 消音燈(綠) | 指示保護器處于消音狀態 |
11 | 漏電接口 | 漏電接線端子 |
12 | 溫度1接口 | 溫度1接線端子 |
13 | 溫度2接口 | 溫度2接線端子 |
14 | 485接口A | 符合RS485標準協議端子A |
15 | 485接口B | 符合RS485標準協議端子B |
五、產品安裝說明
產品安裝于室內集中控制的末端配電開關箱內,小容量用戶也可安裝在小型配電箱內,安裝場所應無嚴重影響保護器絕緣的氣體、化學性沉淀物及其它易燃、易腐蝕性介質。注意環境溫度、產品散熱通風和防潮。
保護器與每個回路的進戶開關和分路開關(空氣短路器)緊靠安裝,產品可直接安裝在配電箱內的35mm標準DIN軌道上。
六、系統布線

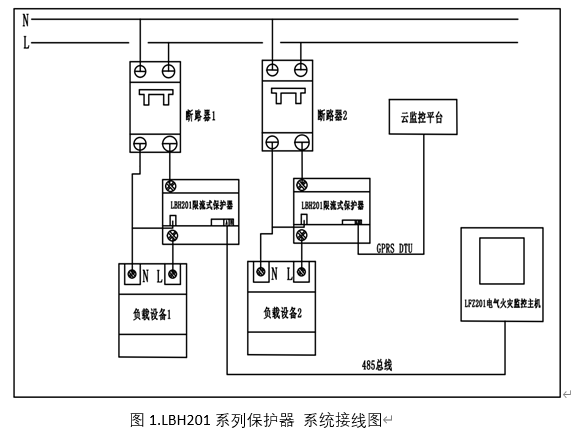

LBH201系列電氣防火限流式保護器,均可通過自帶的通信接口與LFT201電氣火災監控主機連接,其連接布線方式如圖1所示。也可通過外接GPRS DTU直接將數據上傳至云監控平臺。
布線施工時必須注意強弱電的區分,尤其注意通訊總線不能與強電線路共同鋪設。
要注意安全保護地線的施工,嚴格按照相關標準進行,特別注意配電箱外殼、通信線、火災監控主機機箱等應可靠接地,確保安全。
